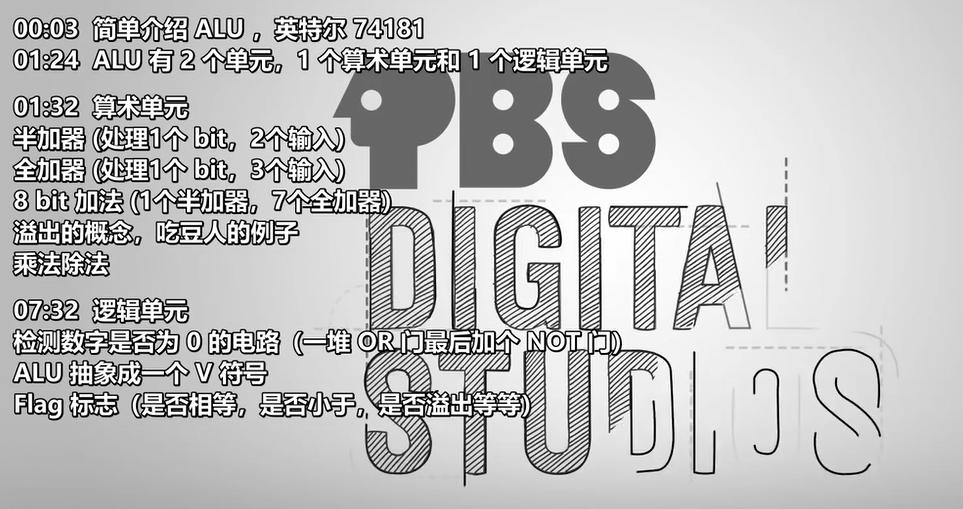

05 算术逻辑单元
 |
|

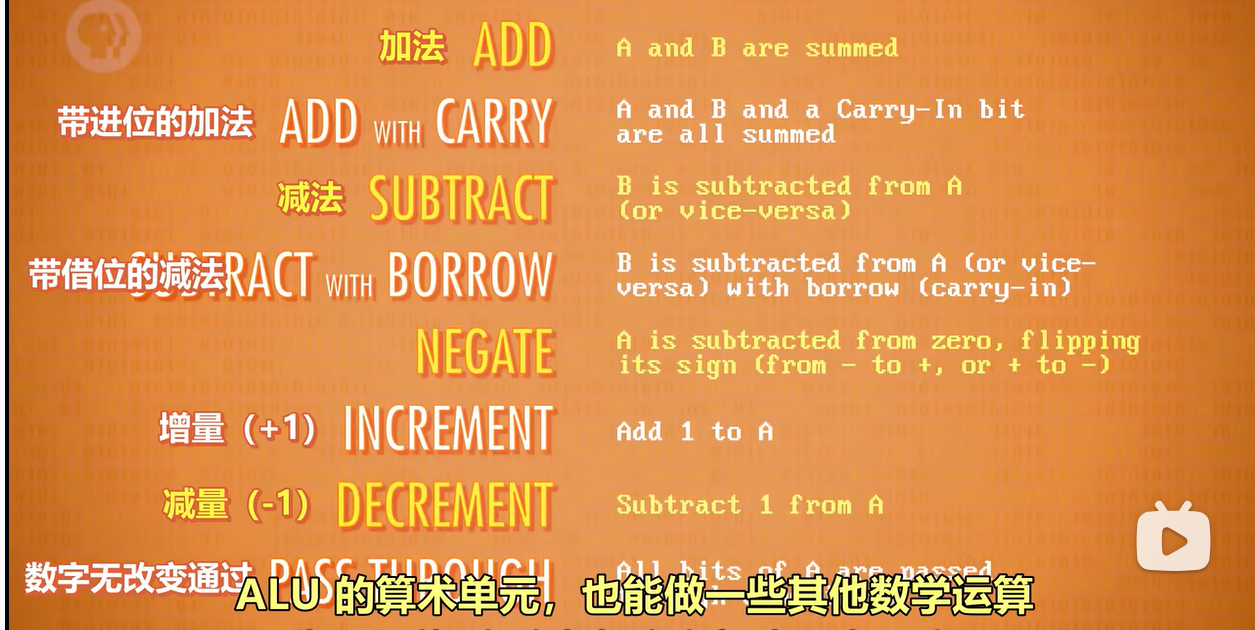

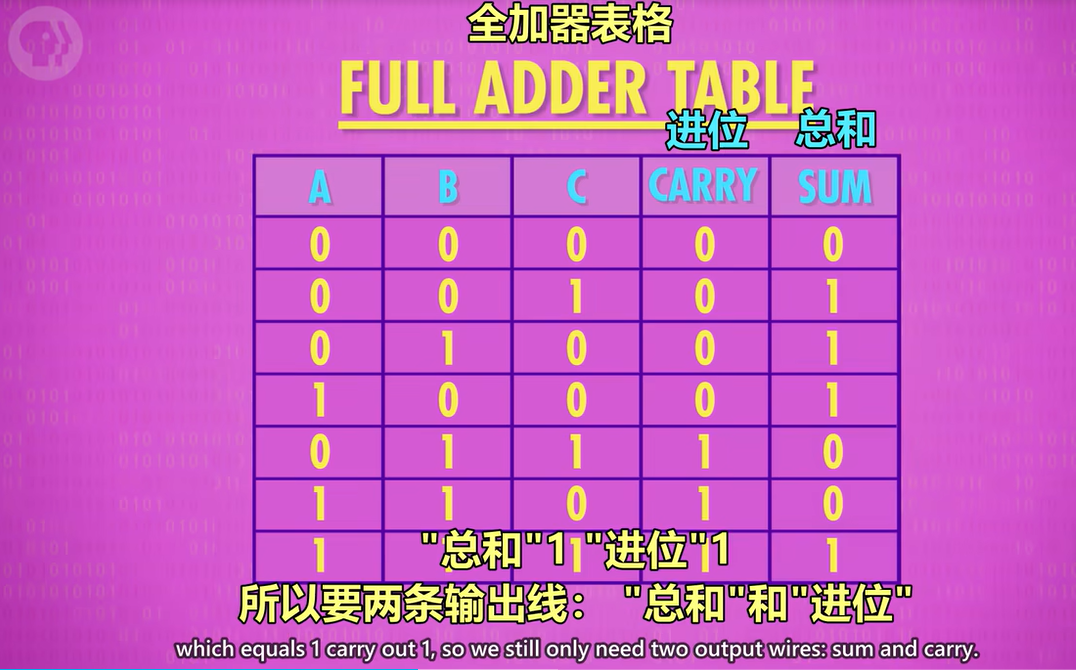

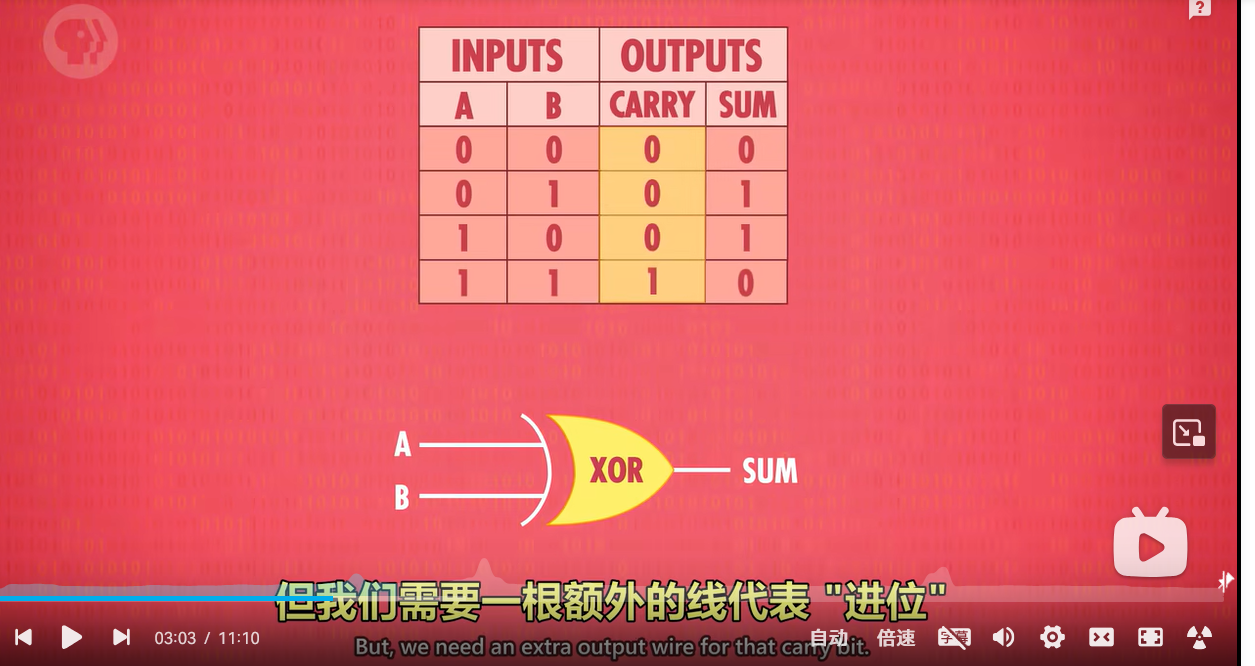

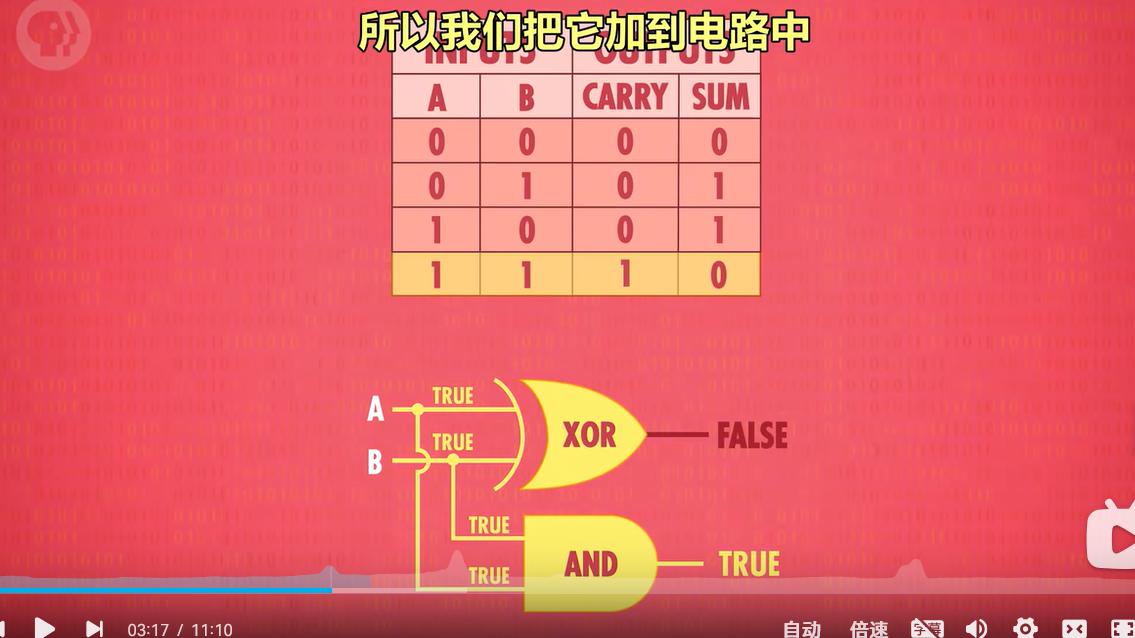

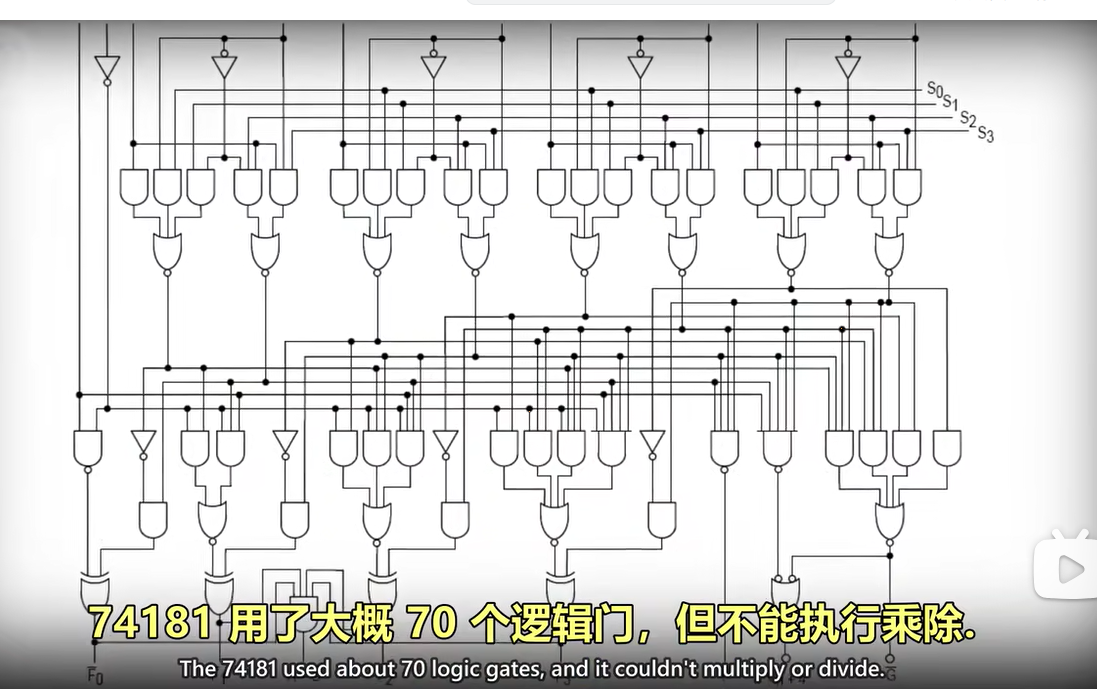

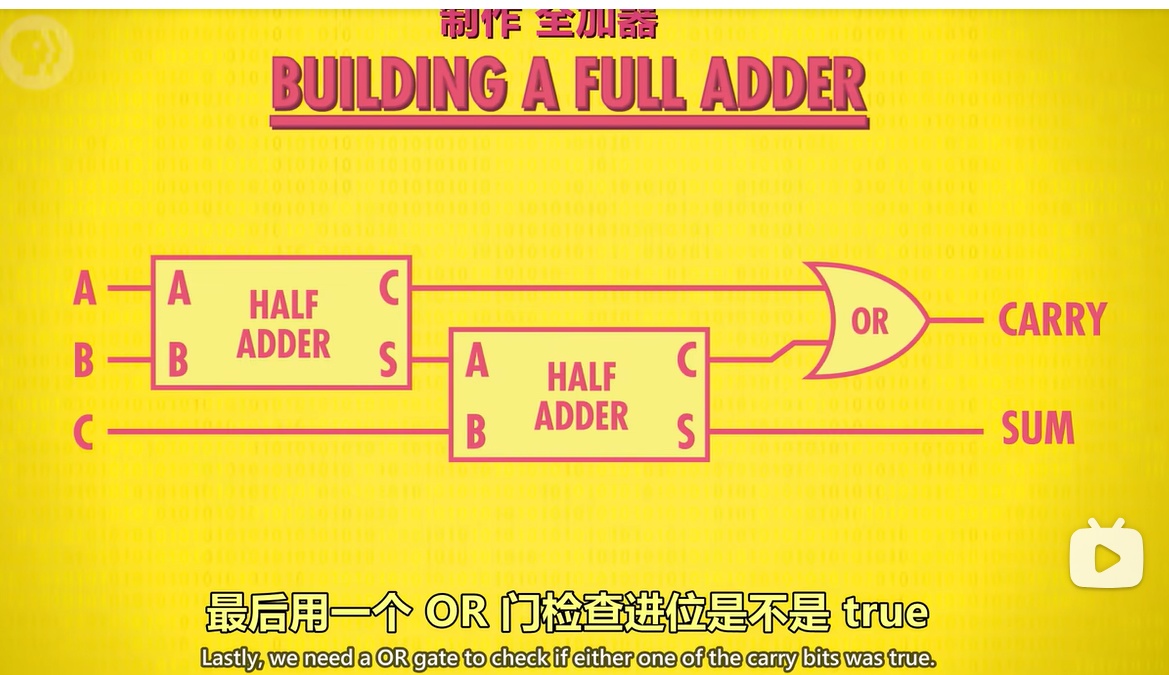

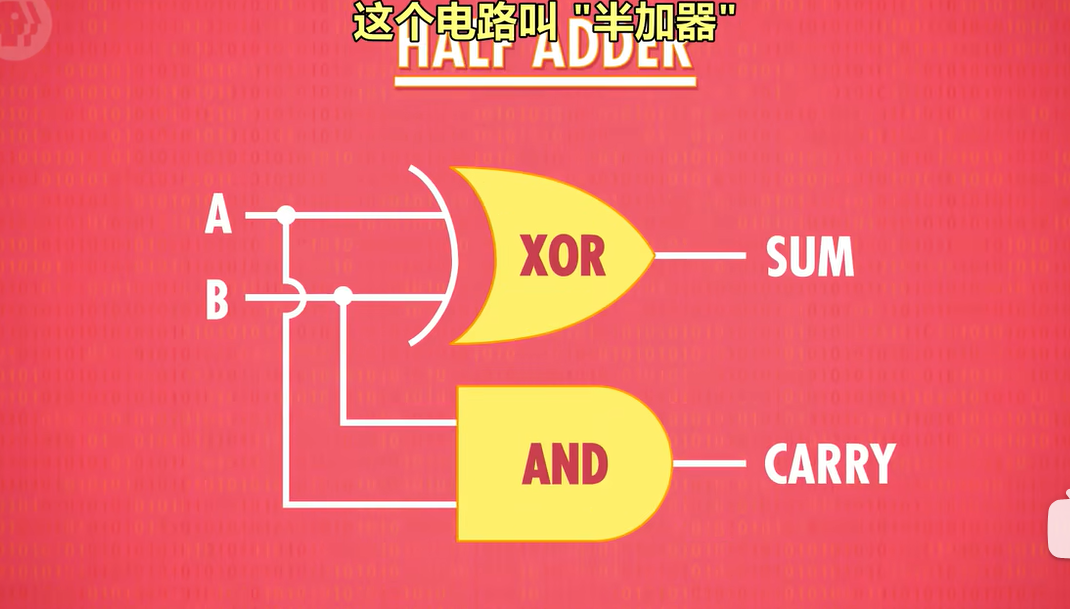

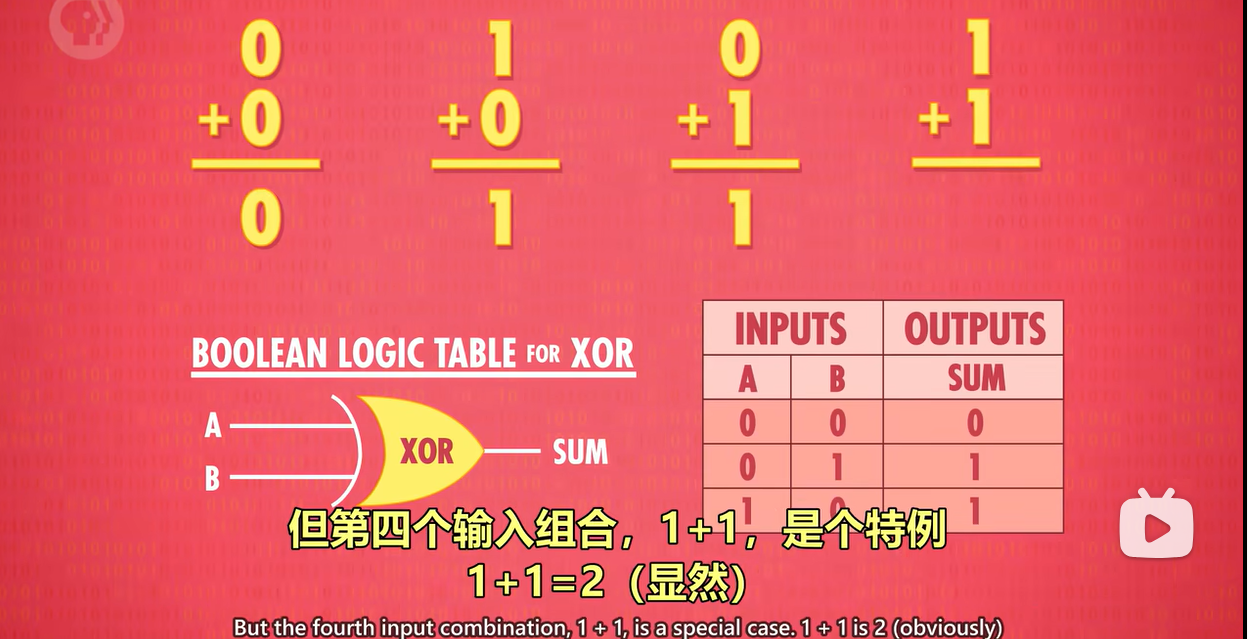

计算机不仅用来存储数字，更重要是运算数字，ALU就是负责运算的部件，ALU包括一个算数单元和一个逻辑单元， 本节主要介绍算数单元中，负责数字操作； 01 今天主要是加法的运算，可以用晶体管做，但为了直观使用逻辑门；最简单加法有两个输入和一个输出， 1为true和o为false，0+0=0，0+1=1，1+0=1都符合xor逻辑门结果； 1+1=10，输入两个，输出也两个1，通过xor得到0与and得到1实现，并保证前三个也可以顺利实现。将这个电路包装起来就是半加器。 半加器解决了进位问题，但处理超过1+1的运算需要全加器。 用两个半加器与一个xor来构造全加器输出10两个线路 8位数计算可以半加器串联七个全加器，来进行八位数的加和，输出九位数输出线。但是如果出现溢位，会造成乱码。可以串联更多全加器来进行更多位数的计算，避免情况发生。 另一个问题是进位需要一点时间。但现代每秒几十亿次运算下，采用新的加法电路。 超前进位加法器，更快。ALU也可以处理8种操作。一般没有乘除法，简单的alu通过多重的加法来取代，这需要更多的逻辑门。一般简单的电器，微波炉，遥控器使用简单alu。 昂贵的电子设备有专门的乘除法模块单独处理，如手机电脑等。
|
|
02逻辑单元 主要进行逻辑操作，比如前面四个基本逻辑，也可以进行简单数值判断，比如判断正负。 将alu进行包装为v，通过四位数操作代码告诉alu进行什么种类的操作， alu还会输出一些标志，溢位标志（连溢位的那根线），相等（是否归零）正负（两数相减，看正负），大小（两个相减看
|
