初识CAN总线之物理层

ananmy / 2023-08-26 / 原文

一、CAN 简介

CAN：Controller Area Network，控制局域网络，最早由德国 BOSCH(博世)开发，，目前已经是国际标准(ISO 11898)，是当前应用最广泛的现场总线之一。

CAN总线主要用于汽车的检测和控制，目的为适应汽车的“减少线束的数量”、“通过多个网络进行大量数据的高速传输”的需求。

BOSCH 主要是做汽车电子的，因此 CAN 一开始主要是为汽车电子准备的，事实也是如此，CAN 协议目前已经是汽车网络的标准协议。当然了，CAN 不仅仅应用于汽车电子，经过几十年的发展，CAN 协议的高性能和高可靠性已经得到了业界的认可，目前除了汽车电子以外也广泛应用于工业自动化、医疗、工业和船舶等领域。

二、CAN在汽车网络上的应用

车用总线的速率跟相对车本

高尔夫车的CAN网络拓扑：

三、CAN总线的特性

）多主控制。在总线空闲时，所有单元都可以发送消息（多主控制），而两个以上的单元同时开始发送消息时，根据标识符（Identifier 以下称为 ID）决定优先级。ID 并不是表示发送的目的地址，而是表示访问总线的消息的优先级。两个以上的单元同时开始发送消息时，对各消息 ID 的每个位进行逐个仲裁比较。仲裁获胜（被判定为优先级最高）的单元可继续发送消息，仲裁失利的单元则立刻停止发送而进行接收工作。

2）系统的柔软性。与总线相连的单元没有类似于“地址”的信息。因此在总线上增加单元时，连接在总线上的其它单元的软硬件及应用层都不需要改变。

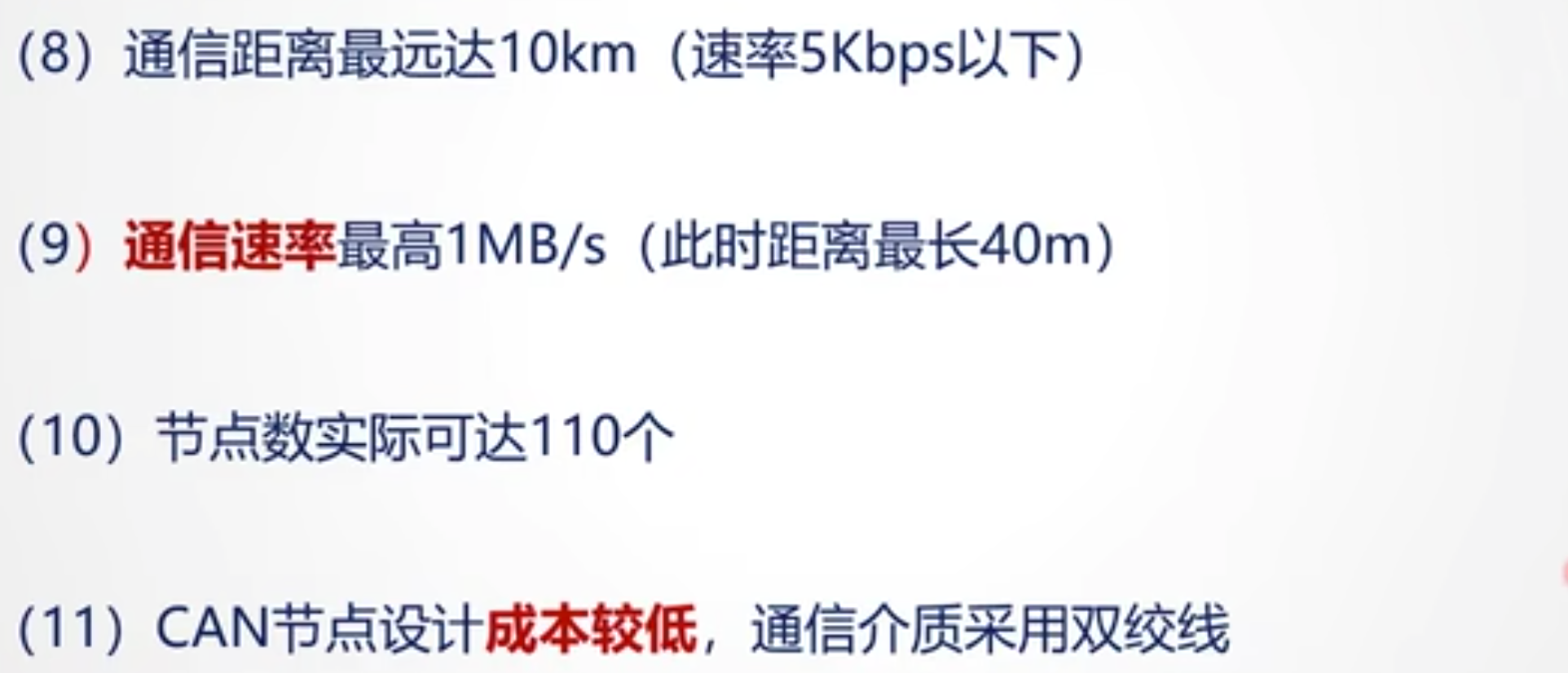

3）通信速度较快，通信距离远。最高 1Mbps（距离小于 40M），最远可达 10KM（速率低于 5Kbps）。

4）具有错误检测、错误通知和错误恢复功能。所有单元都可以检测错误（错误检测功能），检测出错误的单元会立即同时通知其他所有单元（错误通知功能），正在发送消息的单元一旦检测出错误，会强制结束当前的发送。强制结束发送的单元会不断反复地重新发送此消息直到成功发送为止（错误恢复功能）。

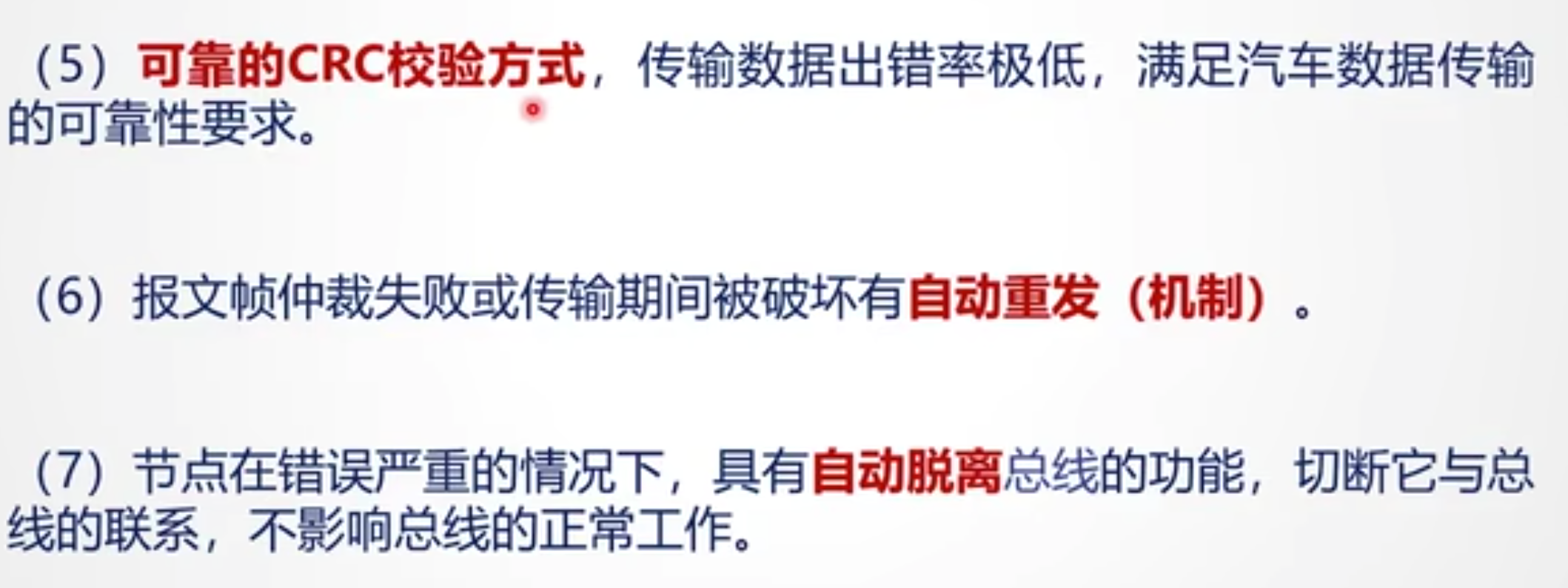

5）故障封闭功能。CAN 可以判断出错误的类型是总线上暂时的数据错误（如外部噪声等）还是持续的数据错误（如单元内部故障、驱动器故障、断线等）。由此功能，当总线上发生持续数据错误时，可将引起此故障的单元从总线上隔离出去。

6）连接节点多。CAN 总线是可同时连接多个单元的总线。可连接的单元总数理论上是没有限制的。但实际上可连接的单元数受总线上的时间延迟及电气负载的限制。降低通信速度，可连接的单元数增加；提高通信速度，则可连接的单元数减少。

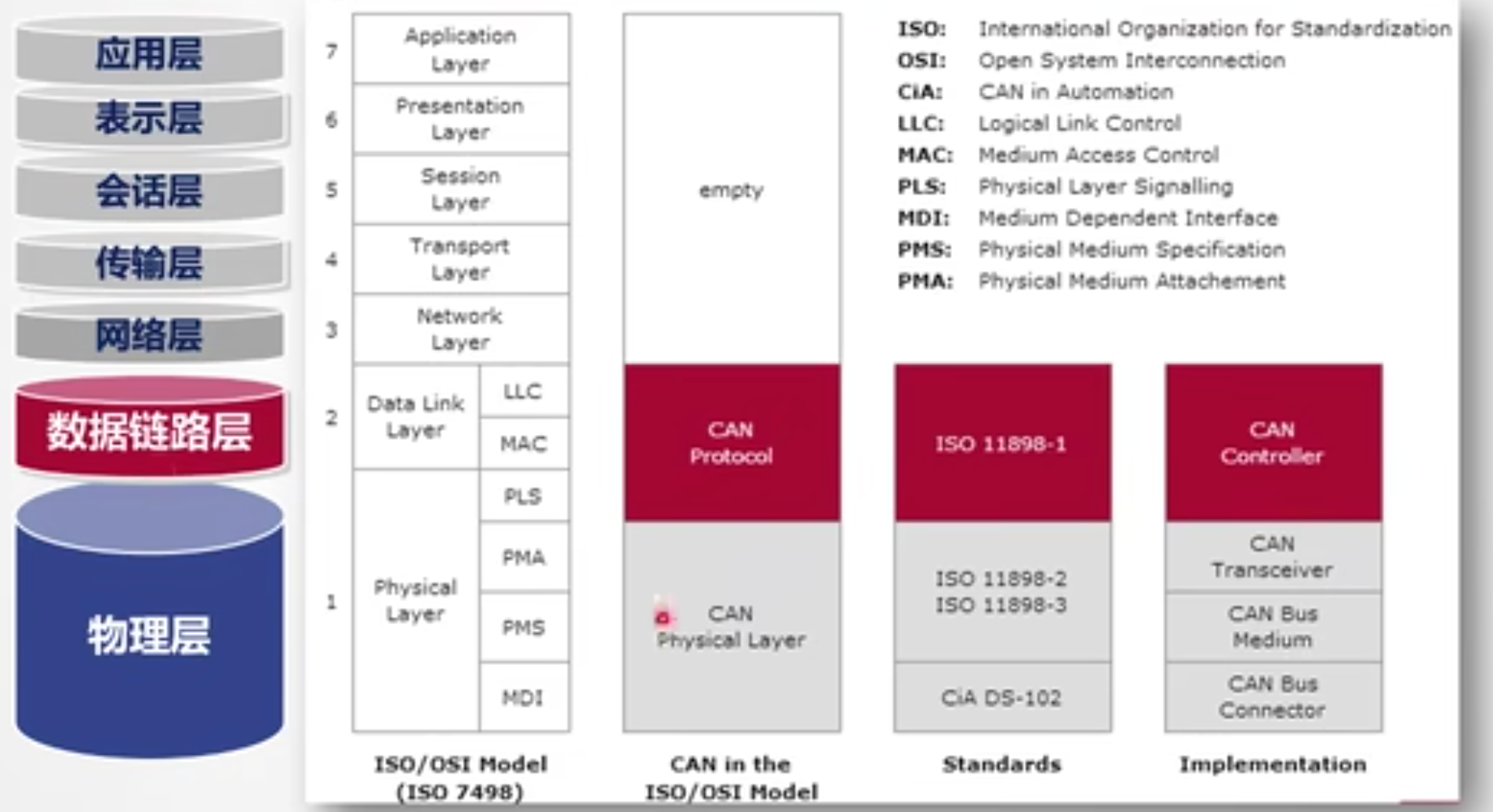

四、OSI模型与CAN的关系

4.1 CAN物理层

CAN收发器

差分电平：CAN_H 与CAN_L 的电平差

CAN信号电平

CAN 总线使用两根线来连接各个单元：CAN_H 和 CAN_L，CAN 控制器通过判断这两根线上的电位差来得到总线电平。

CAN 总线电平分为显性电平和隐性电平两种。

显性电平表示逻辑“0”，此时 CAN_H 电平比 CAN_L 高，分别为 3.5V 和 1.5V，电位差为 2V。

隐形电平表示逻辑“1”，此时 CAN_H 和 CAN_L 电压都为 2.5V 左右，电位差为 0V。

CAN 总线就通过显性和隐形电平的变化来将具体的数据发送出去，如图所示：

CAN信号电平单个节点：

CAN 总线上没有节点传输数据的时候一直处于隐性状态，也就是说总线空闲状态的时候一直处于隐性。CAN 网络中的所有单元都通过 CAN_H 和 CAN_L 这两根线连接在一起。

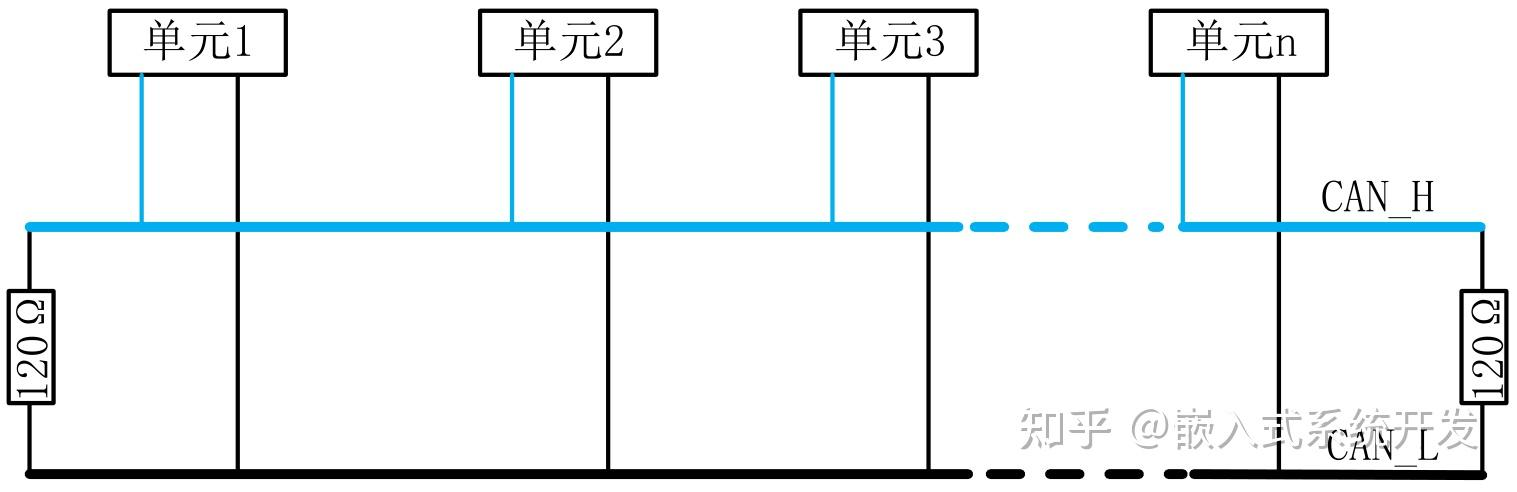

所有的 CAN 节点单元都采用 CAN_H 和 CAN_L 这两根线连接在一起，CAN_H 接CAN_H、CAN_L 接 CAN_L，CAN 总线两端要各接一个 120Ω的端接电阻，用于匹配总线阻抗，吸收信号反射及回拨，提高数据通信的抗干扰能力以及可靠性。

五、CAN总线终端电阻

CAN节点的物理结构

六、CAN速率

CAN 总线以帧的形式发送数据，但是最终到总线上的就是“0”和“1”这样的二进制数据，这里就涉及到了通信速率，也就是每秒钟发送多少位数据，前面说了 CAN2.0 最高速度为 1Mbps/S。对于 CAN 总线，一个位分为 4 段：

①、同步段(SS)

②、传播时间段(PTS)

③、相位缓冲段 1(PBS1)

④、相位缓冲段 2(PBS2)

这些段由 Tq(Time Quantum)组成，Tq 是 CAN 总线的最小时间单位。帧由位构成，一个位由 4 个段构成，每个段又由若干个 Tq 组成，这个就是位时序。1 位由多少个 Tq 构成、每个段又由多少个 Tq 构成等，可以任意设定位时序。通过设定位时序，多个单元可同时采样，也可任意设定采样点。各段的作用和 Tq 数如图所示：

1 个位的构成如图所示：

图中的采样点是指读取总线电平，并将读到的电平作为位值的点。位置在 PBS1结束处。根据这个位时序，我们就可以计算 CAN 通信的波特率了。具体计算方法，我们等下再介绍，前面提到的 CAN 协议具有仲裁功能，下面我们来看看是如何实现的。

在总线空闲态，最先开始发送消息的单元获得发送权。

当多个单元同时开始发送时，各发送单元从仲裁段的第一位开始进行仲裁。连续输出显性电平最多的单元可继续发送。实现过程，如图所示：

图中，单元 1 和单元 2 同时开始向总线发送数据，开始部分他们的数据格式是一样的，故无法区分优先级，直到 T 时刻，单元 1 输出隐性电平，而单元 2 输出显性电平，此时单元 1 仲裁失利，立刻转入接收状态工作，不再与单元 2 竞争，而单元 2 则顺利获得总线使用权，继续发送自己的数据。这就实现了仲裁，让连续发送显性电平多的单元获得总线使用权。

七、CAN物理层常见故障与分析
